Die Sonne schickt keine Rechnung! Wir zeigen dir, wie du aus einfachen PET-Flaschen einen funktionalen Solar-Wassererwärmer konstruierst. Ein geniales Upcycling-Projekt für warmes Wasser im Garten, beim Camping oder in der Outdoor-Dusche – umweltfreundlich, kostengünstig und überraschend effektiv.
Warum teuren Strom für warmes Wasser verschwenden, wenn die Sonne kostenlos arbeitet? Der Bau eines eigenen Solar-Wassererwärmers ist eines der lohnendsten DIY-Projekte für alle, die ihren ökologischen Fußabdruck reduzieren und gleichzeitig Energiekosten sparen möchten. Dieses Projekt vereint Nachhaltigkeit (Recycling von Plastikflaschen) mit praktischer Thermosolar-Technologie und bietet eine perfekte Lösung für Anwendungen abseits des Hauses, wie Gartenhütten, Außenduschen oder das Camping-Setup.
Dieser detaillierte Guide führt dich Schritt für Schritt durch die Planung, den Bau und die Optimierung deines eigenen, hocheffizienten Solarkollektors. Wir liefern dir alle Expertentipps zur Materialwahl, zur Montage und zur Erhöhung des Wirkungsgrades.

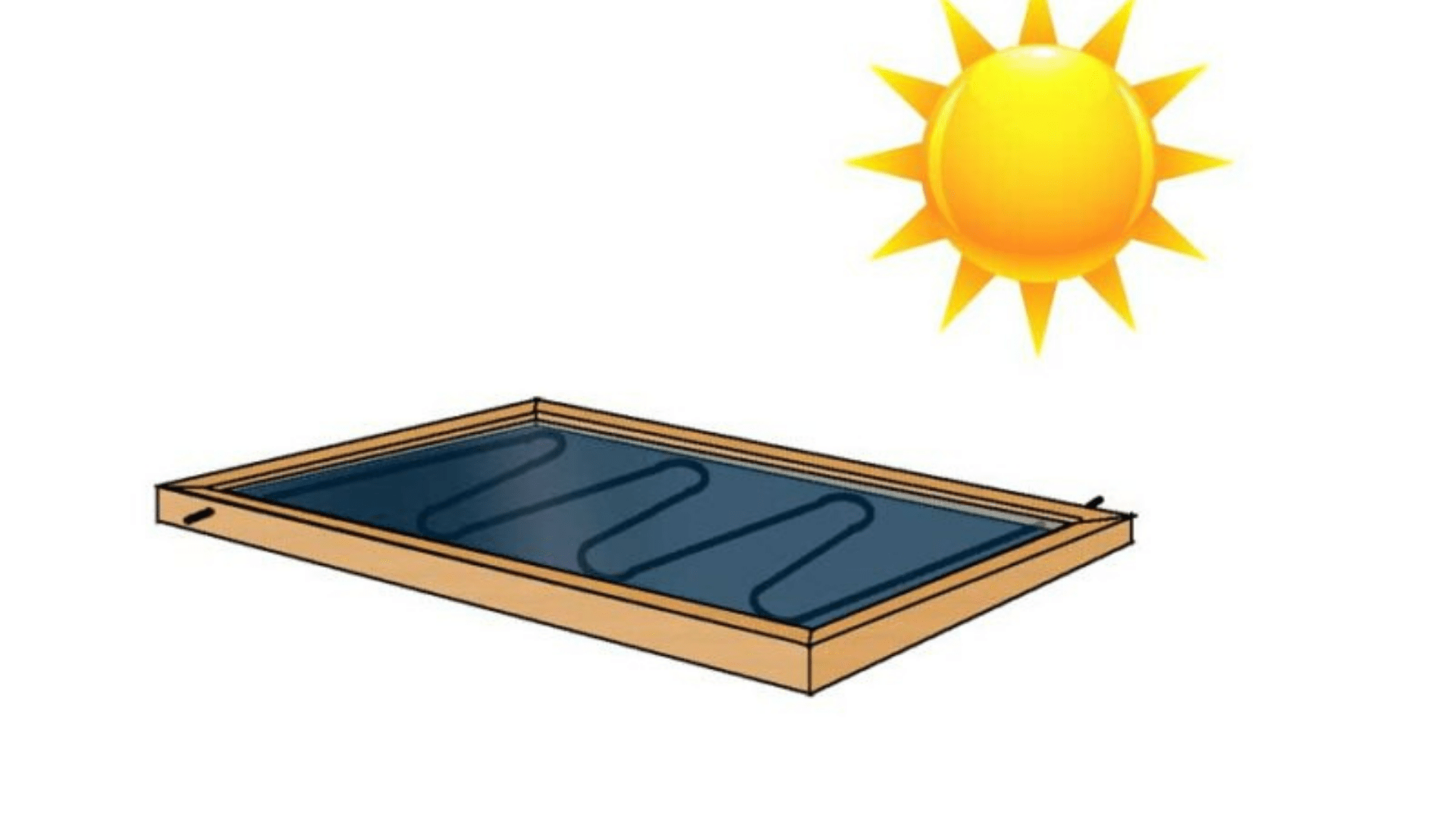

Grundlagen der Solartechnik: Wie funktioniert der Flaschen-Kollektor?
Die Funktionsweise des PET-Flaschen-Kollektors basiert auf zwei einfachen physikalischen Prinzipien: dem Treibhauseffekt und der thermodynamischen Konvektion.
Das Absorptionsprinzip
Das Wasser wird durch die Sonne erwärmt. Das geschieht am effektivsten, wenn die Sonnenenergie maximal absorbiert wird:
- Die Farbe Schwarz: Die mit hitzebeständiger schwarzer Farbe beschichteten Flaschen dienen als Absorber. Schwarz absorbiert fast das gesamte Spektrum des Sonnenlichts und wandelt es in thermische Energie (Wärme) um.
- Die Isolierung: Die transparente äußere Schicht (Glas oder Folie) und die Isolierung der Rückwand reduzieren den Wärmeverlust an die Umgebung. Die Flaschen erzeugen einen lokalen Treibhauseffekt, der die Absorptionswärme im Inneren hält.
Der thermische Kreislauf
Das warme Wasser muss den Kollektor verlassen und durch kälteres Wasser ersetzt werden (Konvektion).
- Der Auftrieb: Warmes Wasser ist leichter als kaltes und steigt daher immer nach oben. Ein korrekt installierter Kollektor benötigt daher keinen Motor: Das kalte Wasser fließt unten in das System ein, wird durch die Sonne erhitzt, steigt nach oben und verlässt den Kollektor als warmes Wasser.
Die Bau-Checkliste: Materialien und Präzision
Die Wahl der richtigen Materialien ist entscheidend für die Langlebigkeit und Effizienz deines Kollektors.
| Material | Spezifikation | Expertentipp |
| Plastikflaschen | 1,5L oder 2,0L PET (möglichst glatt) | Mindestens 30 Flaschen für sinnvolle Erwärmung (für 10-15 Liter). |
| Farbe | Schwarze, matte, hitzebeständige (bis ca. 80°C) Sprühfarbe | Verwende eine ungiftige Farbe, die für den Kontakt mit Wasser (auch wenn indirekt) unbedenklich ist. |
| Rohre/Flaschenhälse | PVC-Rohre oder flexibles PEX-Rohr (Durchmesser 15-20 mm) | Der Rohrdurchmesser muss exakt zum Innendurchmesser des Flaschenhalses passen, um Dichtigkeit zu gewährleisten. |
| Verbindungsstücke | PVC T-Stücke und 90°-Winkel (optimal sind Kunststoff-Formteile) | Dichtband oder PVC-Kleber verwenden, um die Verbindungen dauerhaft zu versiegeln. |
| Gehäuse/Rahmen | Holzrahmen (idealerweise Fichtenholz oder Siebdruckplatten) | Baue einen stabilen Kasten mit erhöhtem Rand, um die Isolierung zu halten. |
| Isolierung (Rückseite) | Styroporplatten, PU-Schaum oder mineralische Dämmwolle | Dicke Isolierung (mind. 3-5 cm) verwenden, um die Wärmeabstrahlung nach unten zu verhindern. |
| Abdeckung (Front) | Transparente UV-beständige Polycarbonatplatte oder Gewächshausfolie | Wichtig: Abstand zwischen Flaschen und Abdeckung lassen (ca. 1-2 cm), um eine stehende Luftschicht zu erzeugen. |
Detaillierte Bauanleitung: Schritt für Schritt zum Kollektor
1. Vorbereitung und Beschichtung
Wasche alle Flaschen gründlich. Entferne alle Etiketten, da diese beim Erhitzen Klebereste hinterlassen.
- Vorsicht: Nur der Flaschenkörper muss schwarz sein. Die Flaschenhälse sollten transparent bleiben, um eine gute Verbindung mit den PVC-Rohren zu gewährleisten und die Dichtung nicht zu beschädigen.
- Lasse die Farbe in der Sonne vollständig aushärten.
2. Der Absorber-Kreislauf: Rohre und Flaschen verbinden
Dies ist der wichtigste und kniffligste Schritt. Die Flaschen dienen als Luftpolster und Wärmefalle um das zentrale Wasserrohr.
- Boden entfernen: Schneide den Boden der Flaschen sauber ab.
- Rohrverlegung: Baue zuerst einen Rahmen aus PVC-Rohren, der die Breite und Länge deines Kollektors vorgibt (z. B. 4 Reihen à 8 Flaschen).
- Achtung Dichtigkeit: Schiebe die Flaschen (mit dem abgeschnittenen Boden voraus) über das Rohr. Die Flaschenhälse werden durch T-Stücke miteinander verbunden, wobei die Rohre dazwischenliegen. Jeder Flaschenhals muss fest auf dem PVC-Rohr sitzen. Verwende Kabelbinder oder Schellen zur Fixierung.
- Tipp für Profis: Baue mehrere Parallelreihen. Das erhöht den Durchfluss und reduziert den Druckabfall.
3. Gehäusebau, Neigung und Isolation
Das Gehäuse dient der Stabilität und der Isolation.
- Der Neigungswinkel: Richte den Rahmen optimal aus. In Deutschland (DACH) liegt der beste Neigungswinkel für die Sommernutzung bei etwa 30 bis 45 Grad – für eine ganzjährige Nutzung bei 50–60 Grad. Die Ausrichtung muss exakt nach Süden erfolgen.
- Rückseitenisolation: Kleide die Rückwand des Gehäuses mit Styropor oder Glaswolle aus. Auch die Seitenwände isolieren!
4. Die Frontabdeckung: Der Treibhauseffekt
Spannen Sie die transparente Polycarbonatplatte oder die Gewächshausfolie über den Rahmen.
- Wirkung: Die Abdeckung lässt die kurzwelligen Sonnenstrahlen passieren, hält aber die langwellige Wärmestrahlung, die von den schwarzen Flaschen abgegeben wird, im Kollektor zurück. Dies erhöht die Temperatur im Kollektor um bis zu 20 °C.
5. Anschluss und Zirkulation
Für einen einfachen thermischen Kreislauf (Schwerkraftzirkulation) ist die Höhe entscheidend.
- Speicherposition: Der Wasserspeicher (z. B. ein alter Boiler oder eine schwarze Regentonne) muss immer über dem Kollektor positioniert sein.
- Anschlüsse: Verbinde den unteren Anschluss des Kollektors mit dem Boden des Speichers (Zulauf Kaltwasser). Verbinde den oberen Anschluss des Kollektors mit dem oberen Drittel des Speichers (Ablauf Warmwasser).
- Funktion: Wenn das Wasser im Kollektor erwärmt wird, steigt es in den Speicher auf und wird durch kälteres Wasser vom Boden des Speichers ersetzt.
Tipps zur Leistungssteigerung und Sicherheit
Leistungssteigerung
- Mehr Flaschen: Erhöhe die Kollektorfläche. Jede zusätzliche Flasche erhöht die Erwärmungskapazität.
- Kupferrohr (Upgrade): Wer die Effizienz maximieren will, kann das PVC-Rohr durch schwarzes Kupferrohr ersetzen. Kupfer ist ein besserer Wärmeleiter.
- Windschutz: Montiere den Kollektor windgeschützt, da Wind die Wärmeabgabe stark beschleunigt.
Sicherheitshinweise (Wichtig!)
- Materialwahl: Verwenden Sie ausschließlich hitzebeständige Materialien. Im Sommer können im Kollektor Temperaturen von bis zu 80 °C erreicht werden.
- Druckentlastung: Baue das System als drucklosen Kreislauf auf (offener Speicher/Regentonne). PET-Flaschen und PVC-Verbindungen sind nicht für den hohen Druck einer normalen Hauswasserleitung geeignet!
- Regelmäßige Kontrolle: Überprüfe die Verbindungen regelmäßig auf Risse oder Leckagen, besonders nach dem Winter.
Fazit: Nachhaltig, clever, effektiv
Mit diesem selbstgebauten Solar-Wassererwärmer nutzt du erneuerbare Energie sinnvoll, vermeidest Plastikmüll und sparst bares Geld. Du erschaffst nicht nur warmes Wasser für deine Outdoor-Bedürfnisse, sondern leistest auch einen aktiven Beitrag zur Energiewende. Dieses Projekt ist perfekt für Bastler, Gärtner und alle, die beweisen wollen: Solartechnik muss weder teuer noch kompliziert sein.
Also schnapp dir ein paar Flaschen, pack dein Werkzeug aus – und lass die Sonne für dich arbeiten!
